Améliorations transmission crawler RC : cardans, engrenages et boîte

La transmission d’un crawler RC relie le moteur aux roues et conditionne directement la fiabilité, la progressivité et la façon dont le couple arrive au sol. Cardans, boîte de transmission, engrenages, ponts et rapports travaillent ensemble : renforcer une seule pièce sans comprendre le reste de la chaîne peut simplement déplacer le point faible ailleurs.

Une amélioration de transmission devient surtout intéressante lorsqu’elle répond à un besoin réel : cardan qui prend du jeu, engrenages sollicités par davantage de poids ou d’adhérence, rapport mal adapté au franchissement, géométrie modifiée par une nouvelle suspension ou préparation plus poussée.

Ce guide explique les principales améliorations de transmission pour crawler RC, leur intérêt et les contrôles à effectuer avant montage. Retrouvez également les pièces disponibles dans notre collection transmission et engrenages crawler RC.

Que comprend la transmission d’un crawler RC ?

Selon le véhicule, la chaîne cinématique peut comprendre le moteur, la boîte de transmission, les pignons de transfert, les cardans centraux, les engrenages de pont, les différentiels, les arbres CVD et les pièces de portiques. Chaque élément joue un rôle différent dans le transfert du couple jusqu’aux roues.

Le bon réflexe consiste donc à identifier la limite actuelle avant d’acheter une pièce : jeu mécanique, casse répétée, angle de cardan excessif, rapport trop long, manque de contrôle à basse vitesse ou contraintes supplémentaires liées à une préparation plus lourde.

1. Cardans : renforcer le lien entre boîte et ponts

Les cardans centraux transmettent le couple entre la transmission et les essieux tout en suivant les mouvements de suspension. Leur longueur, leurs articulations et leurs angles doivent rester adaptés à la géométrie du crawler.

Avec des pneus plus adhérents, davantage de lest ou un terrain très exigeant, les efforts augmentent. Un cardan renforcé peut alors être pertinent, à condition de respecter les dimensions et les débattements du véhicule.

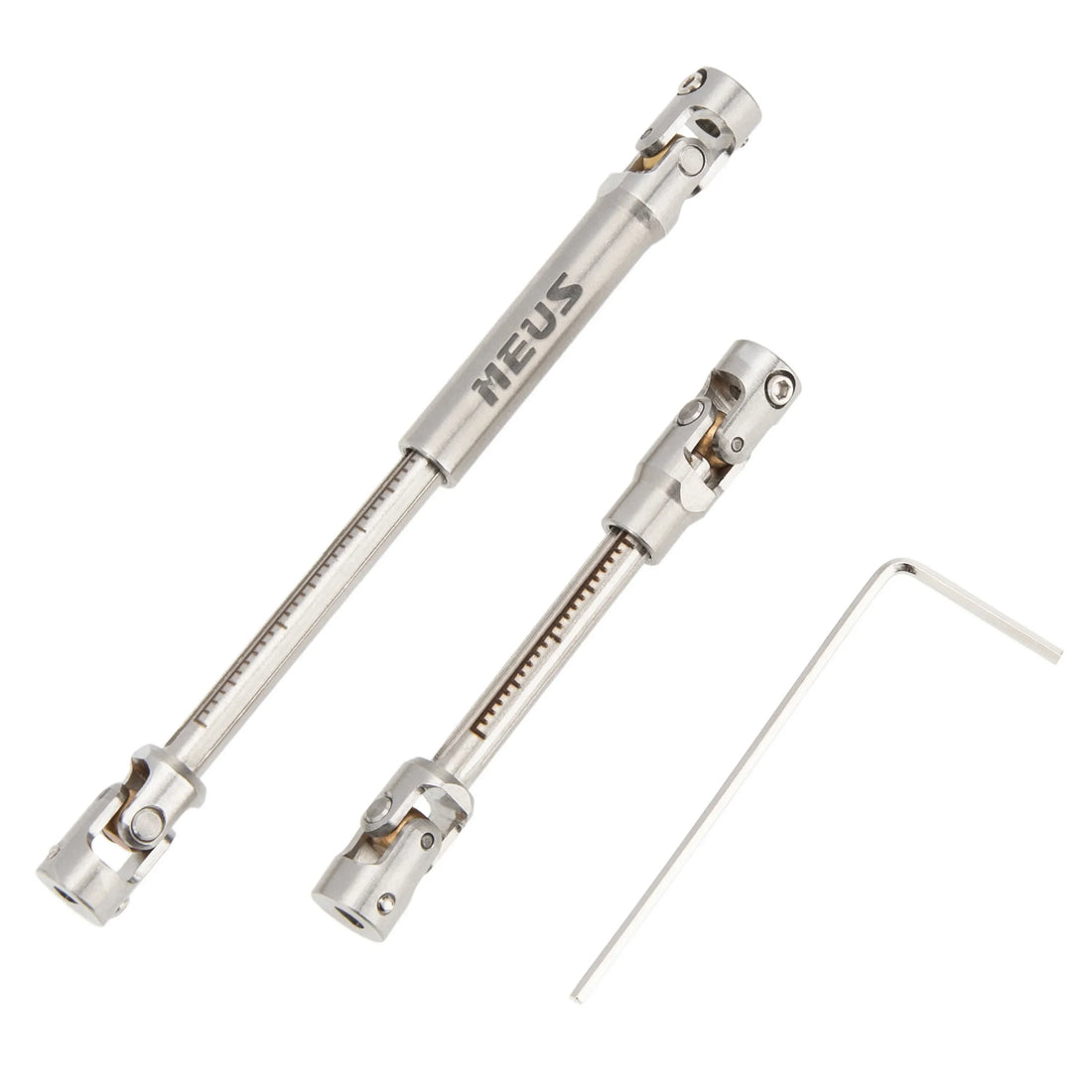

Pour les préparations Axial SCX24 1/24, l’arbre de transmission MEUS Racing à ajuster en longueur pour SCX24 permet d’adapter la longueur à certaines configurations personnalisées.

Pour les Traxxas TRX4M Defender et Bronco 1/18, les cardans centraux INJORA V2 en acier inoxydable constituent une option métallique dédiée à ces versions.

Sur les crawlers 1/10, le cardan central renforcé AXSPEED en acier est annoncé pour plusieurs plateformes dont Axial SCX10, Traxxas TRX4 et TRX6 selon les références indiquées.

2. Boîte de transmission : une modification plus importante

La boîte de transmission détermine comment la rotation du moteur est transmise au reste de la chaîne cinématique. Selon sa conception, son remplacement peut modifier les rapports, la résistance mécanique, l’encombrement ou la position des composants dans le châssis.

Pour plusieurs versions de l’Axial SCX24, Vorexon propose la boîte de transmission complète INJORA CNC en aluminium, indiquée notamment pour Deadbolt, C10, JLU, Gladiator et Bronco.

Pour certains montages Axial SCX10 et SCX10 II 1/10, la transmission LCG complète INJORA constitue une solution plus globale.

Une boîte complète n’est pas une petite modification. Vérifiez les points de fixation, la disposition de la transmission, les longueurs de cardans et la compatibilité avec le châssis avant commande.

3. Overdrive et underdrive : modifier volontairement les rapports

L’overdrive et l’underdrive permettent de modifier la vitesse relative d’un essieu par rapport à l’autre ou le rapport général selon la conception du véhicule. Bien employés, ces réglages peuvent influencer le comportement en montée, le rayon de braquage et la façon dont le crawler se tire sur un obstacle.

Ce ne sont toutefois pas des améliorations universelles. Un autre rapport n’est utile que s’il répond à un objectif précis et reste compatible avec l’ensemble de la transmission.

Pour le TRX4M, le jeu de pignons INJORA en acier inoxydable overdrive / underdrive permet ce type de réglage.

Pour certaines plateformes Axial 1/10, les engrenages hélicoïdaux INJORA en acier overdrive / underdrive sont indiqués pour SCX10 II 90046, SCX10 III et SCX10 Pro.

4. Quand faut-il réellement renforcer la transmission ?

Une transmission d’origine peut être parfaitement suffisante sur un crawler proche de sa configuration stock. Les besoins changent lorsque d’autres modifications augmentent les contraintes mécaniques.

Des pneus très tendres, des roues ou pièces en laiton plus lourdes, un moteur plus coupleux, un diamètre de roue supérieur ou une utilisation régulière sur des obstacles où les roues peuvent se coincer augmentent le couple transmis aux cardans et aux engrenages.

Dans ce cas, renforcez d’abord le composant qui montre réellement une limite. Remplacer toute la chaîne cinématique préventivement ajoute du coût et parfois du poids sans bénéfice mesurable.

5. Le métal n’est pas automatiquement meilleur partout

Des pièces en acier ou en aluminium peuvent améliorer la résistance à certains endroits, mais elles peuvent aussi ajouter de la masse ou transmettre davantage d’efforts à la pièce suivante. Si un cardan devient quasiment indestructible, un engrenage, un axe ou un autre élément peut devenir le nouveau fusible mécanique.

Une transmission équilibrée et correctement alignée est généralement plus importante qu’une transmission entièrement métallique.

6. Contrôler les angles de cardans après une modification de suspension

La suspension et la transmission sont liées. Des amortisseurs plus longs, de nouvelles biellettes ou un châssis différent peuvent modifier l’angle des arbres de transmission.

Un angle excessif peut créer des points durs, des vibrations ou une usure accélérée. Après toute modification importante de hauteur ou de géométrie, faites travailler la suspension sur toute sa course et vérifiez que les cardans tournent librement sans venir en butée.

Si votre priorité concerne d’abord la géométrie du véhicule, consultez aussi notre collection suspension crawler RC.

7. Plus d’adhérence signifie aussi plus de contraintes

Quand les pneus patinent moins, une plus grande partie du couple passe dans la transmission. C’est excellent pour le franchissement, mais cela explique aussi pourquoi une transmission fiable sur un véhicule d’origine peut devenir le point faible après le montage de pneus très adhérents, de roues lestées ou d’autres améliorations de traction.

Si l’adhérence reste au contraire le principal problème, commencez par comparer les roues et pneus crawler RC avant de renforcer inutilement la transmission.

Ordre conseillé pour améliorer une transmission crawler

1. Identifier le véritable point faible — jeu, casse, rapport ou géométrie.
2. Contrôler les cardans — longueur, angles, articulations et état.
3. Vérifier la géométrie — surtout après une modification de suspension ou de châssis.
4. Remplacer les engrenages usés ou surchargés — en choisissant volontairement le rapport.
5. Envisager une nouvelle boîte de transmission — lorsque la configuration d’origine ne répond plus au projet.
6. Utiliser overdrive ou underdrive comme réglage — pas comme une modification automatique.
7. Recontrôler l’ensemble après chaque évolution importante.

Compatibilité : l’échelle ne suffit pas

Une pièce 1/10 ne convient pas automatiquement à tous les crawlers 1/10, tout comme une pièce 1/18 ou 1/24 n’est pas universelle. Vérifiez le modèle exact, le type de pont, la conception de la boîte, la longueur des cardans, les points de fixation et les autres pièces déjà installées.

Cette vérification est particulièrement importante sur les familles SCX24, TRX4M, SCX10, SCX10 II, SCX10 III et SCX10 Pro, dont les différentes versions peuvent demander des composants distincts.

Penser la transmission avec l’ensemble du crawler

La bonne transmission dépend des pneus, du poids, de la suspension, du moteur et du terrain pratiqué. Un crawler léger destiné au trail ne subit pas les mêmes contraintes qu’un véhicule fortement lesté utilisé en rock crawling technique.
